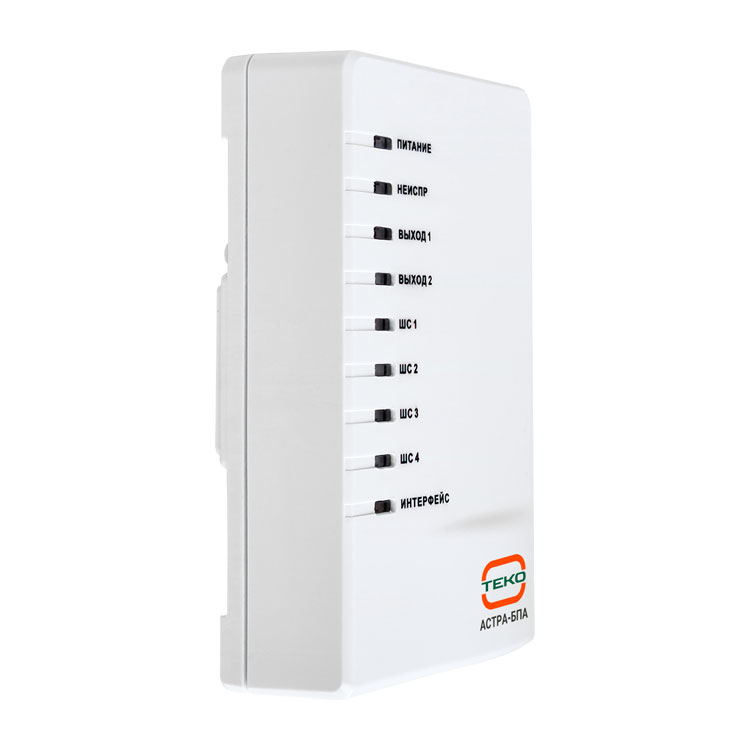

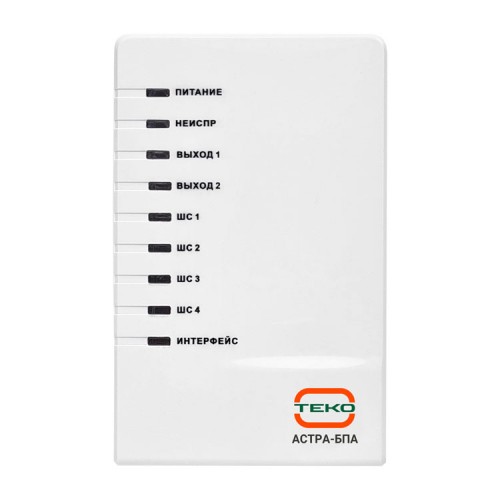

ТЕКО Астра-БПА Блок сигнально-пусковой адресный
Блок сигнально-пусковой адресный, 2 выхода с контролем, работа с ППКУП Астра-812 Pro, Астра-8945 Pro, 4-проводное подключение к АЛС, питание от Астра-А РПА и внешнего источника 12 или 24 В, 4 ШС, установка на дин-рейку.
Назначение:
Работа в составе адресной системы Астра-А с центральным ППКУП серии Pro (Астра-8945 Pro, Астра-812 Pro) через расширитель проводной адресный Астра-А РПА. Контроль и управление устройствами СОУЭ людей при пожаре, контроль и запуск шкафов управления автоматикой (насосы, задвижки и вентиляция), управление и контроль исполнительных устройств, питающихся от напряжения 12 В или 24 В, передача сигналов через промежуточное релейное устройство (типа УК-20, УК-ВК и т.д.) на входы контроллеров лифтов, блоков речевого оповещения и т.д. Контроль 4-х встроенных ШС.
Особенности:
- количество БПА в системе – до 96;
- контроль линии нагрузки выходов ВЫХ1 и ВЫХ2 отдельно на обрыв и на КЗ и передача в ППКУП информации о целостности линии нагрузки;
- защита выходов управления ВЫХ1, ВЫХ2 от перегрузки, переполюсовки, выбросов напряжений;
- работа выходов ВЫХ1, ВЫХ2 (в зависимости от настройки) с контролем или без контроля целостности линии. При работе выходов с контролем целостности линии подключаются элементы выхода оконечные из комплекта поставки;
- контроль наличия электропитания на входах U1, GND, U2, «+», «–»;
- коммутация входного напряжения от 10,5 до 28,7 В со входов U1, U2 на выходы ВЫХ1 и ВЫХ2 с коммутируемым током каждого выхода до 1,25 А;
- контроль состояния 4-х ШС следующих типов: охранного, пожарного теплового с двойной сработкой, пожарного дымового с двойной сработкой, пожарного дымового с двойной сработкой с контролем КЗ, пожарный комбинированный с одинарной сработкой, технологического и технологического с контролем КЗ (обрыва);
- световая индикация работы БПА, состояния выходов, АЛС и ШС;
- возможность установки БПА внутри шкафов управления автоматикой на DIN-рейку.
Характеристики:
Напряжение питания:
- исполнительной части от источника 12 (24) В - от 10,5 до 28,7 В
- сигнальной части (от АЛС) от 6,0 до 27,6 В
исполнительная и сигнальная части гальванически развязаны)
Ток потребления от 12 (24) В не более 64 (94) мА
Ток потребления от 24 В с подключенной нагрузкой не более 2,6 А
Ток потребления от АЛС не более 1 мА
Параметры выходов ВЫХ1, ВЫХ2:
- максимальное коммутируемое напряжение - 28,4 В
- максимальный коммутируемый ток выхода - 1,25 ± 0,01 А (суммарно не более (2,50 ± 0,02) А)
Напряжение ШС в дежурном режиме от 8,5 до 27,6 В
Габаритные размеры – 135×85×39 мм
Условия эксплуатации:
- температура от -30 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30
Компания ДЕЛК предлагает купить ТЕКО Астра-БПА Блок сигнально-пусковой адресный на выгодных условиях в Воронеже.
